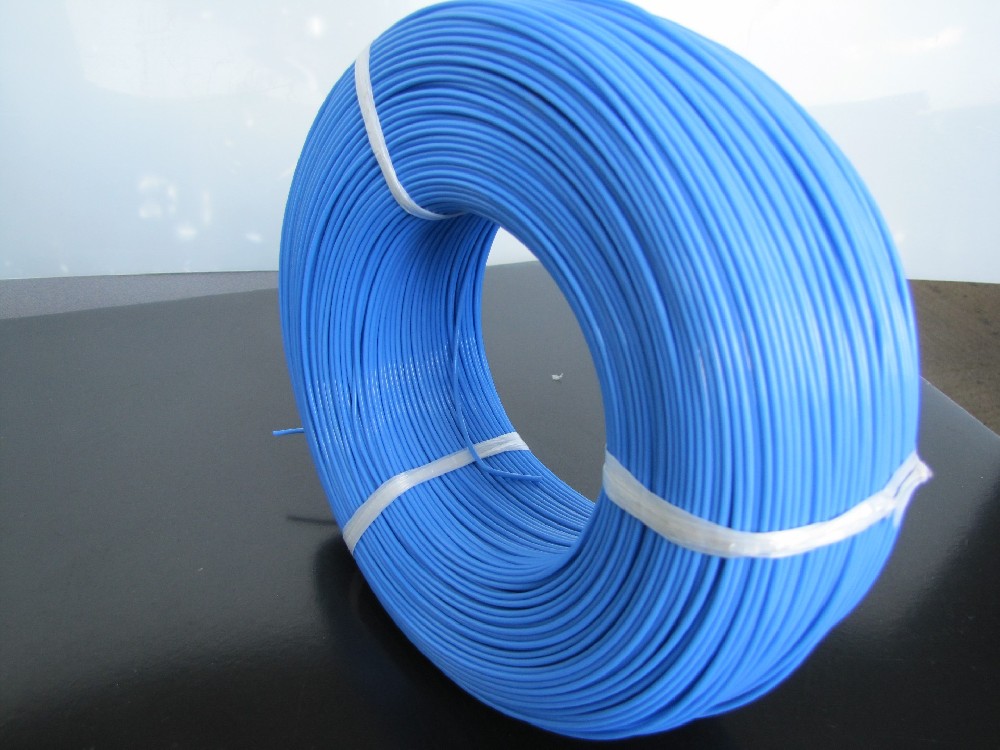

铁氟龙线缆

电缆结构

导体：

                   材料：镀锡丝、镀银丝、铜丝。

                   结构：多股铜线绞合，确保线缆的柔韧性。

绝缘层：

                   材料：FEP（氟化乙烯丙烯共聚物）、PTFE（聚四氟乙烯）。

                   作用：采用铁氟龙+硅橡胶双护套设计。

屏蔽层（可选）：

                   结构：铝箔绕包+镀锡铜网（覆盖密度≥85%）。

                   作用：有效屏蔽电磁的干扰。

外护套：

                   材料：FEP（氟化乙烯丙烯共聚物）、PTFE（聚四氟乙烯）。

                   颜色：红、黄、黑、蓝、白、棕、绿、黄绿。

电气参数

工作电压U/U0：

                    S≤0.75mm2，300/500V

                    S≥1.0mm2，450/750V

测试电压:

                    S≤0.75mm2，2000V，50Hz,5Min

                    S≥1.0mm2，3000V，50Hz，5Min

70°C时绝缘电阻最小值：

                    20MΩ.Km

移动参数

弯曲半径:

                    拖链移动：≥8倍的电缆直径

使用温度范围

                    拖链移动：-60至+200℃

选型建议

根据弯曲半径选择：

                   确保电缆的最小弯曲半径符合拖链系统的要求。

根据负载选择：

                   动力电缆需满足功率需求，信号电缆需满足传输要求。

根据屏蔽需求选择：

                   干扰环境时，选择带屏蔽层的电缆。

根据环境条件选择：

                   在油污、酸碱等环境中，选择耐化学腐蚀的电缆。

根据动态性能选择：

                   频繁弯曲时，选择高柔韧性和抗拉强度的电缆。
