总线   Profibus-DP

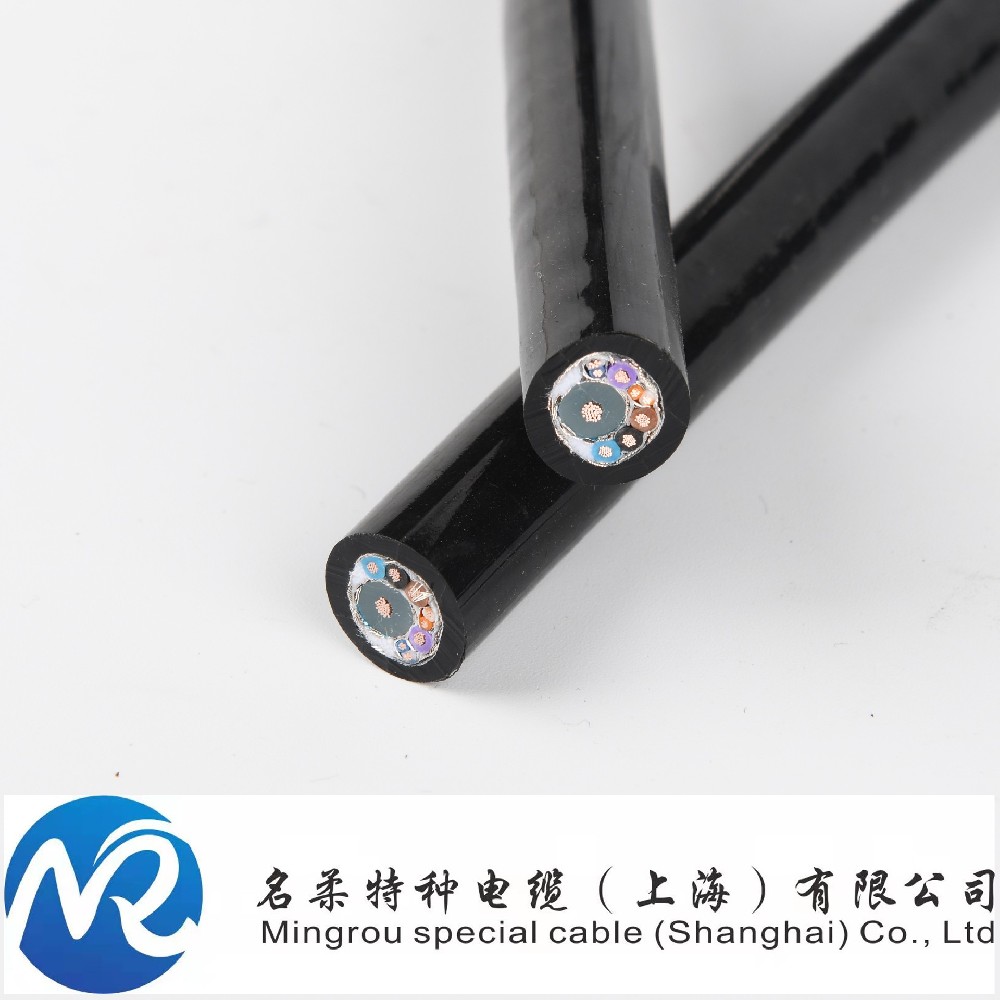

电缆结构

导体：

                   材料：超细裸铜丝绞合。

                   结构：多股细铜线绞合（通常为 Class 5 或 Class 6 级别），确保线缆的柔韧性。

绝缘层：

                   材料：进口低烟无卤阻燃混合材料。

                   作用：隔离导体，提供优异的电气绝缘性能。

填充层：

                   材料：常用芳纶纤维或类似材料。

                   作用：增强电缆的抗拉强度和柔韧性。

屏蔽层（可选）：

                   结构：镀锡铜丝编织+铝箔缠绕屏蔽+导流线。

                   作用：有效屏蔽电磁的干扰。

外护套：

                   材料：进口低烟无卤阻燃混合材料。

                   特点：耐磨、防油、耐化学腐蚀，适应工业环境。

电气参数

工作电压U/U0：

                   S≤0.75mm2，300/500V

                   S≥1.0mm2，450/750V

测试电压:

                   S≤0.75mm2，2000V，50Hz,5Min

                   S≥1.0mm2，3000V，50Hz，5Min

70°C时绝缘电阻最小值：

                   20MΩ.Km

移动参数

弯曲半径:

                   拖链移动：7倍的电缆直径

                   固定敷设：4倍的电缆直径

使用温度范围

                   拖链移动：-15至+70℃  可根据要求定制

                   固定敷设：-40至+80℃

选型建议

根据弯曲半径选择：

                   确保电缆的最小弯曲半径符合拖链系统的要求。

根据负载选择：

                   动力电缆需满足功率需求，信号电缆需满足传输要求。

根据屏蔽需求选择：

                   干扰环境时，选择带屏蔽层的电缆。

根据环境条件选择：

                   在油污、酸碱等环境中，选择耐化学腐蚀的电缆（如 PUR 护套）。

根据动态性能选择：

                   频繁弯曲时，选择高柔韧性和抗拉强度的电缆。
