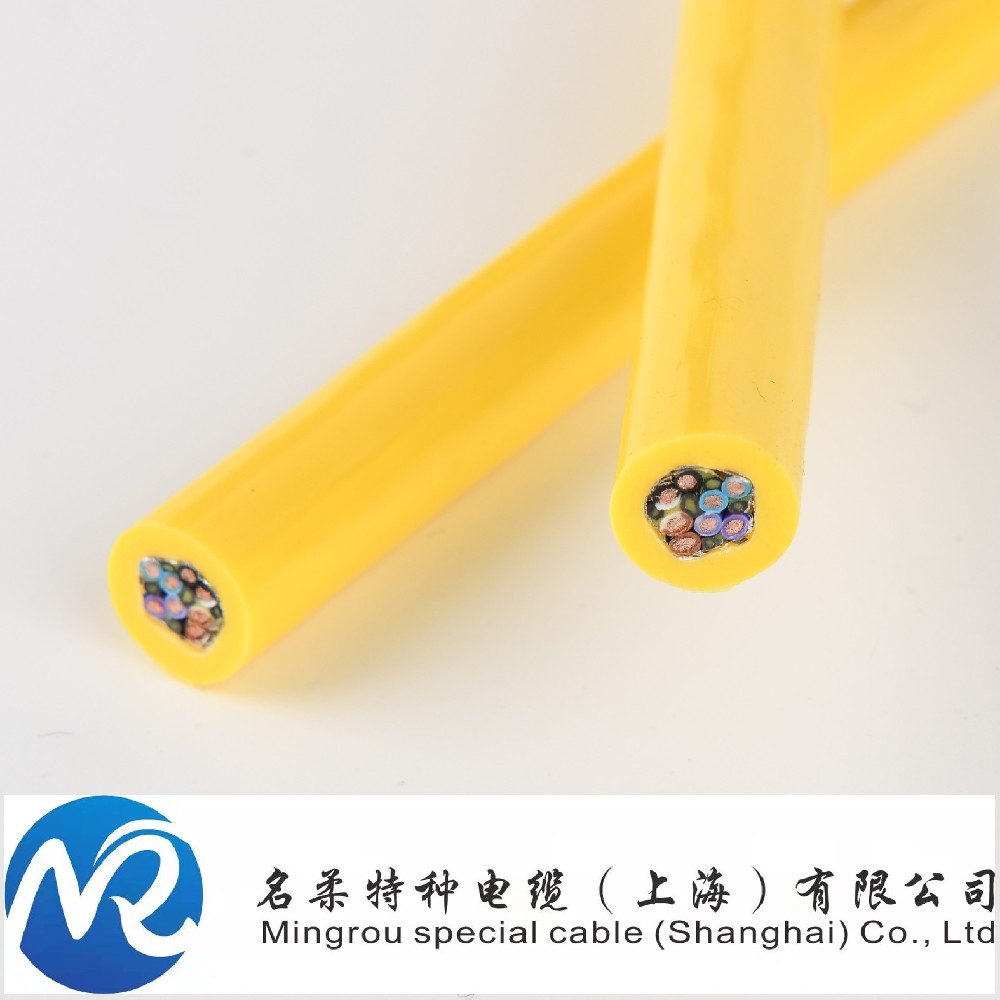

CC-LINK线缆

电缆结构

导体：

                   材料：采用多股柔性无氧细铜丝或抗氧化裸铜丝精绞而成。

                   结构：多股细铜线绞合（通常为 Class 5 或 Class 6 级别），确保线缆的柔韧性。

绝缘层：

                   材料：物理发泡绝缘技术，双层共挤工艺，颜色区分明确（如白/黄/蓝）。

                   作用：隔离导体，提供优异的电气绝缘性能。

屏蔽层（可选）：

                   结构：铝箔+镀锡铜网编织屏蔽，屏蔽密度可达95%以上。

                   作用：有效屏蔽电磁的干扰。

外护套：

                   材料：外层采用聚醚型聚氨酯（PUR）。

                   特点：耐磨、防油、耐化学腐蚀，耐热（-45℃至+105℃）、阻燃等特性。

电气参数

工作电压U/U0：

                   S≤0.75mm2，300/500V

                   S≥1.0mm2，450/750V

测试电压:

                   S≤0.75mm2，2000V，50Hz,5Min

                   S≥1.0mm2，3000V，50Hz，5Min

70°C时绝缘电阻最小值：

                   20MΩ.Km

传输速度‌：

                   支持10Mbps高速传输，兼容156kbps至10Mbps多级速率

移动参数

弯曲半径:

                   移动工况：6.5倍的电缆直径

                   固定敷设：4倍的电缆直径

使用温度范围

                   移动工况：-45至+105℃

                   固定敷设：-60至+120℃

应用场景

工业领域‌：

                   用于PLC、机器人、伺服驱动器、变频器、传感器等设备的控制和数据交换。

‌扩展能力‌：

                   单层网络最多支持64个从站，通过光中继器等设备可延长通信距离至13.2km。

‌兼容性‌：

                   支持不同厂商设备的开放式通信，适用于汽车制造、智能建筑等高复杂度场景。
