电动铲车线缆

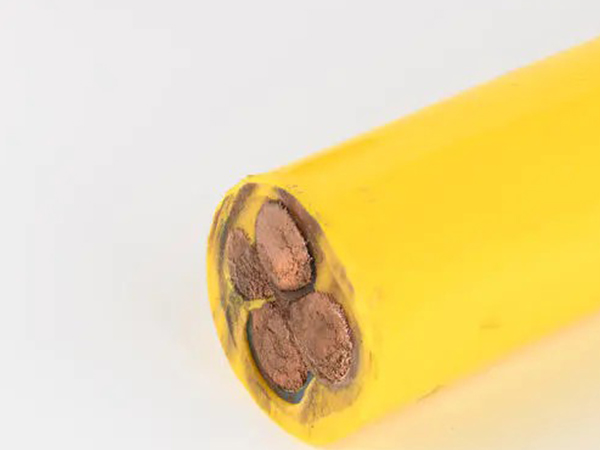

电缆结构

导体：

                   材料：多股抗折弯精绞无氧软铜丝绞合。

                   结构：多股细铜线绞合（通常为 Class 5 ），确保柔韧性。

绝缘层：

                   材料：常用TPE（热塑性弹性体） 或 PUR（聚氨酯）。

                   作用：隔离导体，提供优异的电气绝缘性能。

填充层：

                   材料：凯夫拉纤维防弹丝加强型。

                   作用：增强电缆的抗拉强度和柔韧性。

内护套：

                   材料：TPU化合物挤压固定成型。

                   作用：增强电缆的抗拉强度和柔韧性。

抗拉层：

                   材料：凯夫拉编织。

                   作用：电缆在工作是起到保护电缆不被拉断，从而增加电缆的使用寿命（可替代钢丝）

外护套：

                   材料：常用进口特种聚醚聚氨酯PUR材料。

                   特点：耐磨、抗拉、抗开裂，适应恶劣环境。

电气参数

工作电压U/U0：

                   1.0mm2≤S≤6.0mm2，450/750V

                   10mm2≤S≤150mm2，600/1000V

测试电压:

                   S≥1.0mm2，3000V，50Hz,5Min

70°C时绝缘电阻最小值：

                   20MΩ.Km

移动参数

弯曲半径:

                   拖拽移动：10倍的电缆直径

使用温度范围

                   拖拽移动：-40至+120℃

选型建议

根据弯曲半径选择：

                   确保电缆的最小弯曲半径符合卷筒半径求。

根据负载选择：

                   动力电缆需满足功率需求，信号电缆需满足传输要求。

根据环境条件选择：

                   在矿场恶劣，沙石较多的环境中，选择超强韧性的电缆（如 PUR 护套）。

根据动态性能选择：

                   频繁拖拽时，选择高柔韧性和抗拉强度的电缆。
